Aנתונים10 x 10הוא הסמל הקטן ביותר של ECC 200 DataMatrix, המורכב מרשת 10 x 10 המשמשת לקודד כמויות קטנות מאוד של נתונים.

בגלל טביעת הרגל המינימלית שלה - לעתים קרובות סביב 1 מ"מ - DataMatrix10 x 10הוא משמש באופן נרחב בתעשיות כגון תעופה, אלקטרוניקה ומכשירים רפואיים, שבהם מרחב הסימון מוגבל מאוד.

עם זאת, גודל קומפקטי זה מגיע עם מגבלות קפדניות. מטריקס נתונים10 x 10יכול לאחסן רק כמה תווים ודורש שליטה מדויקת על תנאי סימון וסריקה.

מדריך זה מסביר את גודלו, גבולות היכולת, ומתי זו הבחירה הנכונה ביישומים בעולם האמיתי.

מה זה DataMatrix 10 x 10? (הגדרה ומשמעות מעשית)

מטריקס נתונים10 x 10הוא ברקוד 2D מורכב מ10 שורות x 10 עמודות (100 מודולים)בסטנדרט ECC 200.

בעוד שהוא מורכב מ-100 מודולים, חלק משמעותי מהחלל הזה שמור לדפוסים מבניים ותיקון שגיאות. זה משאיר רק שטח מינימלי לנתונים בפועל, אשר מגדיר באופן יסודי איך הסמל משמש בפועל.

במילים אחרות, ה10 x 10הפורמט קיים לא בשביל גמישות, אלא בשבילמגבלות חלל קיצוניות.

DataMatrix 10 x 10 גבולות קיבולת (מה שאתה יכול למעשה לקודד)

ההגבלה החשובה ביותר היא קיבולת הנתונים, וזה המקום שבו יישומים רבים נכשלים.

למרות שהסמל מכיל 100 מודולים, רק חלק קטן זמין לנתונים בפועל. השאר נשמר עבור:

• דפוס הממצא (גבול בצורת L)

• דפוס הזמן

תיקון שגיאות (ריד-סולומון, כ-25%)

כתוצאה מכך, העומס השימושי מוגבל מאוד.

גבולות קיבולת מעשיות:

על פי המפרט ECC 200, היכולת המקסימלית של10 x 10DataMatrix הוא:

•מספר: 6 ספרות

•אלפאנומרי: 3 תווים

•בינרי: 1 בייט

תובנה מפתחית:

A10 x 10DataMatrix אינה "קטנה אך גמישה".מוגבל מאודאפילו תווי נוסף אחד יאלץ את הסמל להתרחב.

לדוגמה, ניסיון לקודד "1234567" יוצר באופן אוטומטיסמל 12 x 12לא.10 x 10.

גודל פיזי של DataMatrix 10 x 10 (גודל מודול ואזור שקט)

ברגע שהנתונים מוגדרים, ההגבלה הבאה היא הגודל הפיזי.

המידים הסופיים תלוייםמימד X (גודל מודול). במערכות סימון מדויקות גבוהות, זה יכול להיות נמוך עד 0.1 מ"מ.

מימדים פיזיים טיפוסיים:

•גודל המטריצה:נקבע על ידי גודל המודול (מימד X), לא קבוע

•אזור שקט:לפחות רוחב מודול אחד בכל צד

•סך המרחב הנדרש:תלוי בגודל המודול וכולל את האזור השקט

לדוגמה, עם גודל מודול של 0.25 מ"מ, a10 x 10DataMatrix יהיה בערך 2.5 מ"מ x 2.5 מ"מ (למעט אזור שקט), וגדול יותר כאשר אזור שקט כלול.

כישלונות רבים בסימון אינם נגרמים על ידי שגיאות קידוד, אלא על ידי אזור שקט לא מספיק או ניגוד גרוע סביב הסמל.

השוואת גודל DataMatrix (10 x 10 לעומת סמלים גדולים יותר)

כדי להחליט אם10 x 10זה מתאים, זה עוזר להשוות אותו עם רמות הגודל הבאות.

כלל מעשי:אם הנתונים שלך אפילו מעט מורכבים, 10 x 10 היא בדרך כלל לא הבחירה הנכונה.

מתי להשתמש ב- DataMatrix 10 x 10 (יישומים תעשייתיים אמיתיים)

בגלל המגבלות שלו, סמל זה משמש רק בתרחישים ספציפיים מאוד.

1. PCB ומיקרו-אלקטרוניקה

בייצור PCB, מרחב הסימון הזמין מוגבל מאוד.כדי להתאים בתוך A10 x 10סמל, יצרנים לעתים קרובותדחוס פורמטי נתונים (למשל, קידוד בסיס-36).

2. מכשירים רפואיים ושתלים

כלי כירורגיה חייבים לשרוד מחזורי סטריליזציה חוזרים.התוויות מתפרקות במהירות, ולכן נדרש סימון קבוע.

A10 x 10DataMatrix מאפשרת מעקבבלי להשפיע על שימוש או שלמות מבנית.

3. רכיבי תעופה ודיוק

בחלל התעופה, אפילו חלקים קטנים חייבים להיות ניתנים לאתר.עם זאת, סימון לא צריך להחליש את המרכיב.

זה יוצר מקרה שימוש מושלם לסמלים קטנים מאוד.

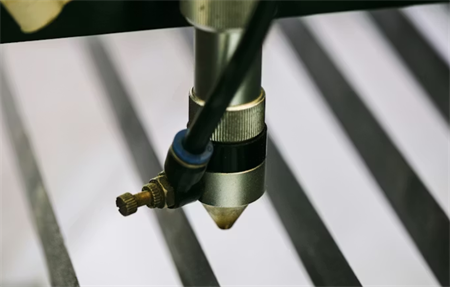

סימון חלק ישיר (DPM): מדוע 10 x 10 משמשים

ברוב המקרים בעולם האמיתי, DataMatrix10 x 10משמש בסימון חלק ישיר (DPM).

במקום להדפיס תוויות, הקוד מיושם ישירות באמצעות:

• סימון לייזר

• פינינג נקודות

• חריטה כימית

היתרון הוא עמידות.המסחר הוא זההקריאה הופכת להיות הרבה יותר קשה לשליטה.

אתגרי קריאה (וכיצד לתקן אותם)

בקנה מידה זה, יצירת הקוד אינה החלק הקשה.לקרוא אותו באופן אמין.

בעיות נפוצות כוללות:

• השתקפות על משטחי מתכת

ניגוד נמוך לאחר סימון

• הגדרת מודול לא מספיקה

פתרונות תעשייתיים:

• מערכות ראייה תעשייתיות (לא סורקים צרכניים)

•Dתאורה כדי להפחית את ההשקפות

• פרמטרים לייזר אופטימיזציה עבור ניגוד גבוה

אלה מאושרים בדרך כלל על פי תקני איכות ISO DPM.

כיצד ליצור DataMatrix 10 x 10 נכון

כדי ליצור בהצלחה10 x 10סמל:

1.שמור על הנתונים קצרים מאוד (מומלץ 6 ספרות או פחות)

2.השתמש בתוכנת קידוד תואמת ECC 200

3.אימות גודל הסמל לפני סימון

4.קריאת בדיקה בתנאים אמיתיים

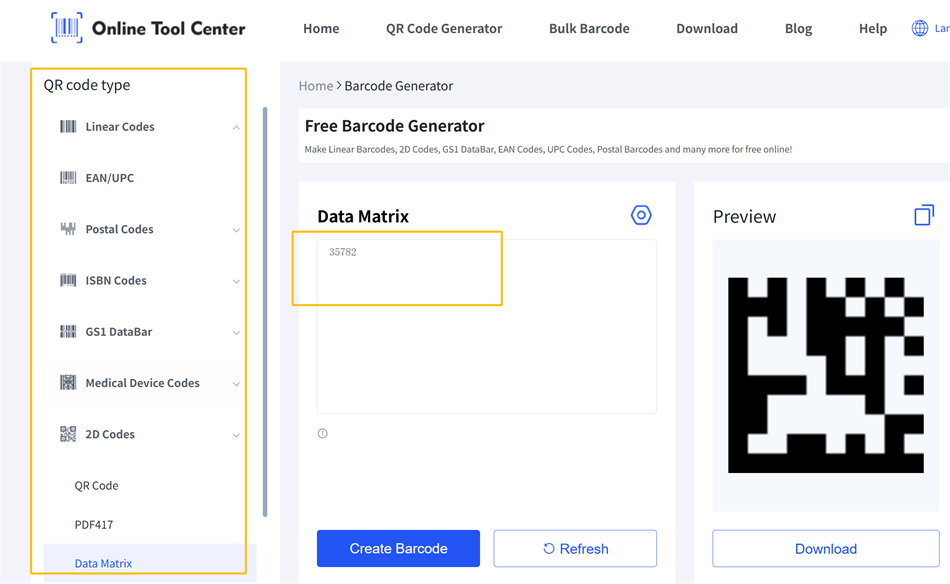

במעשה, יש הרבהגנרטורי ברקוד 2D באינטרנט חינםזה יכול ליצור במהירות DataMatrix 10 x 10. התהליך הוא בדרך כלל פשוט להזין את הנתונים שלך והכלי ייצר את הסמל באופן אוטומטי.

כלל המפתח:אם הנתונים שלך לא מתאימים באופן טבעי לתוך הגבול, אל תכריחו אותו - השתמשו בסמל גדול יותר במקום.

מסקנה: כאשר 10 x 10 היא הבחירה הנכונה

המטריקס10 x 10זה לא ברקוד למטרה כללית, אלא פתרון למגבלות חלל קיצוניות.

בשימוש נכון, הוא מאפשר מעקב על הרכיבים הקטנים ביותר. בשימוש לא נכון, זה לעתים קרובות גורם לקודים בלתי קראים.

בסופו של דבר, הצלחה תלויה פחות בייצור הסמל - ויותר בעיצוב תהליך הסימון והסריקה כולו סביב המגבלות שלו.

שאלות נפוצות על DataMatrix 10 x 10

שאלה 1: מה גודל DataMatrix הקטן ביותר?

הגודל הקטן ביותר של ECC 200 DataMatrix הוא10 x 10.

Q2: כמה נתונים יכול להיות10 x 10חנות DataMatrix?

עד 6 ספרות מספריות או 3 תווים אלפאנומריים.

Q3: האם הטלפונים החכמים יכולים לסרוק10 x 10קודים?

כמה סמארטפונים יכולים לסרוק קודי DataMatrix, אבל עבור10 x 10סמלים - במיוחד בתנאי DPM או ניגוד נמוך - אמינות הסריקה היא לעתים קרובות מוגבלת.
